향상된 기능을 갖는 데이터-로거(Data logger 또는 MBL)로 찾아보겠습니다.
MBL- Microcomputer Based Laboratories
활용에 대한 설명: https://serc.carleton.edu/introgeo/teachingwdata/mblmain.html
*** Product
License fee
(LoggerEQ + Excel Logger) software : US $50 /Year for 1 user
Firmware : US $20 /per MCU
1. Interface 설계 지원
** Firmware 개발에 대한 것은 제외됩니다.
1) 기본이 되는 회로도를 제공합니다.
2) 테스트를 하기 위한, 30개의 MCU를 제공합니다.
3) 테스트를 하기 위하여, LoggerEQ 라이센스 5개를 제공합니다.
4) 센서 설계를 위한 샘플 회로도를 제공합니다.
5) LoggerEQ에 새로운 센서를 등록해 드립니다.(Order based, US$100 ~ US$500)
2. Sensor를 설계해 드립니다.
1) 설계에 따른 Interface, LoggerEQ의 설정을 해드립니다.
2) 설계 및 외주 생산까지 해드립니다.(Basic development cost + Unit price, MOD 100ea/Product)
3. Logger Software 개발 지원(8 months, Window based)
1) Logger software 동작에 대한 설명을 해드립니다.
2) 설계 또는 개발 과정에서 조언을 해 드립니다.
3) Experiment contents 개발에 대한 지원을 해 드립니다.
4) 개발된 Logger에 대해, 검증해 드립니다. (3 months)
4. LoggerEQ를 사용할 경우
메인에 있는 Intro image를 변경해 드립니다.
icon image를 변경해 드립니다.
| 한국 특허 : 10-1654815 중국 특허 : CN104951292B | ||

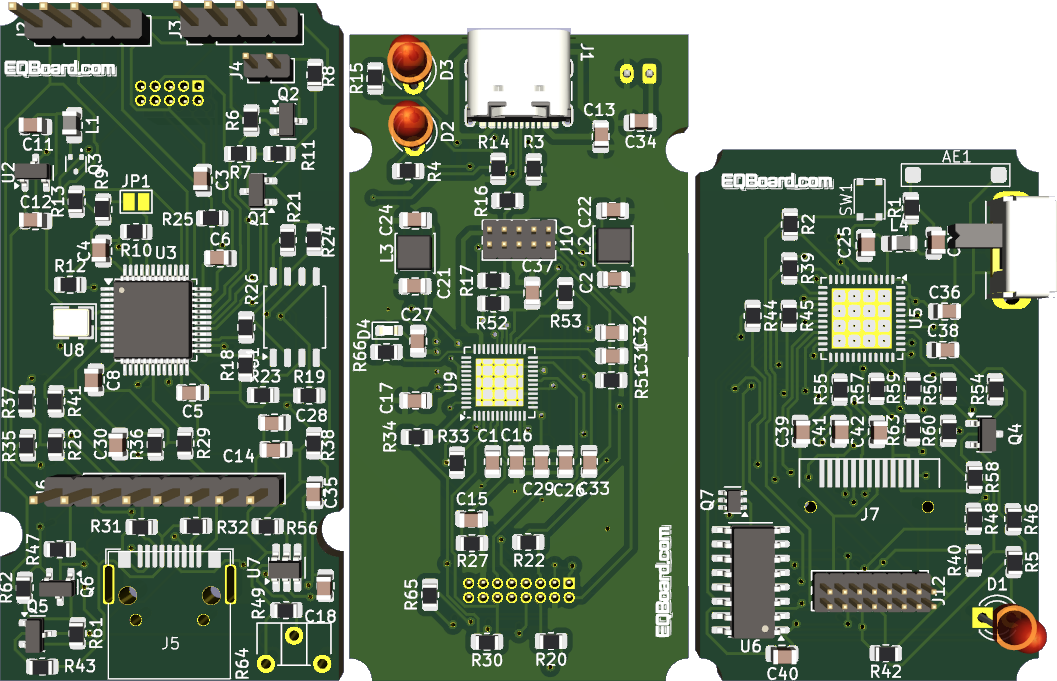

| – 제품 구성은 다음과 같습니다. | ||
| . 센서(Sensor) : 5V, 6선 or 8선 신호선 | ||
| . 수집기(Interface) : | ||
| – 1분에서 50us까지 측정이 가능(20Ksamples, MAX:100Ksamples) – 1 ~ 4개 센서에서 동시에 데이터를 수집, 저장, 전송 – 최대 10번까지 반복 측정 값을 저장(8Mb flash 내장) – 측정 값은 최대 4M개까지 저장 – 저장된 값은 명령어에 따라 전송 – 수집 중에는 최근 것부터 일부만 가져온 후, 수집 종료 후 빠진 부분을 가져 옴 – 저장된 데이터를 처음부터 다시 읽어오기 기능 내장 – USB 지원 – UART를 이용하여 인터프리터 보드와 통신 | ||
| . 인터프리터 보드(Interpreter board) | ||
| – 대기 시, LCD를 통하여 센서 정보 표시 및 값 표시 – 구성 형태 1) Bluetooth 전용 2) MicroPython를 내장 . 내장된 명령어를 이용하여 데이터 수집할 수 있음 (사용자가 Text coding으로 이용할 수 있음) . Python를 통하여 동작 제어(증폭도, 측정 방식, 등 | ||
| . 로거 프로그램(Logger program) | ||
| – 현재는 Windows만 지원 – USB, Bluetooth 이용하여, 여러 개의 인터페이스를 연결 – 연결된 여러 개의 인터페이스를 동시 제어하여 데이터 수집 저장 기능을 이용하여, 비동기 전송을 이용하여 데이터 표시 – 아이콘(Icon dialog) 형태로 인터페이스 제어(특허) | ||
윤 영기(Yoon, Young- Ki)
T) 02-6085-4734
master mail : newton@eqboard.com
back-up mail : beowulf.kr@mail.com
KOREA

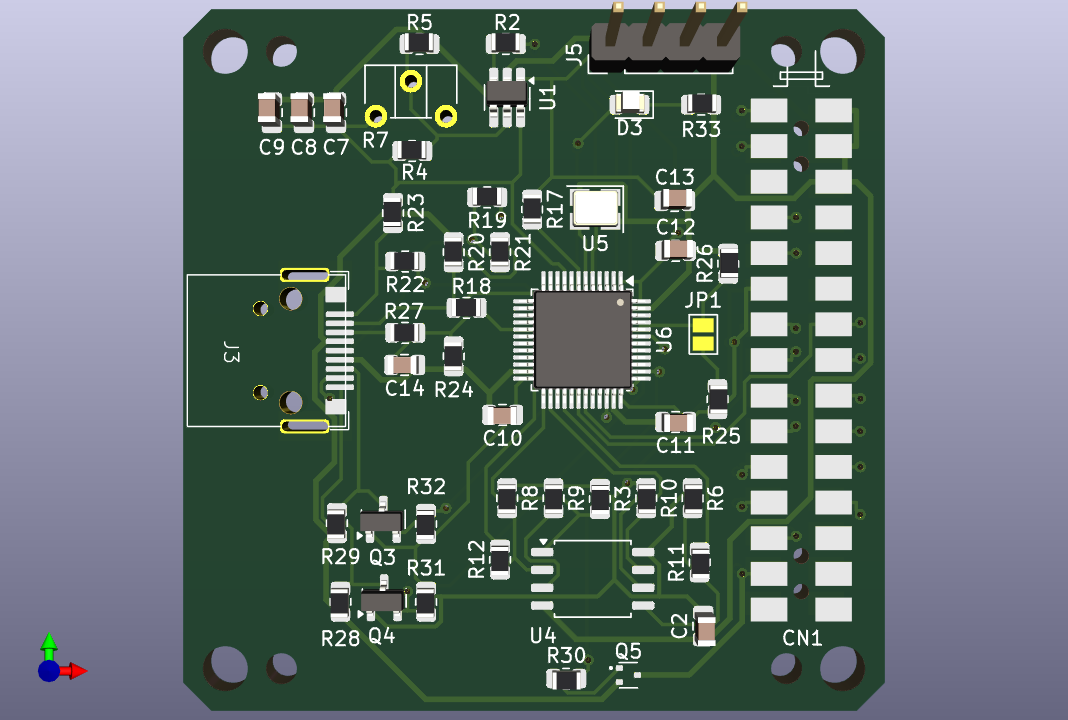

M5Stack사의 M5Core에 연결할 수 있는 Interface의 시뮬레이션 이미지
