대상 제품 : Open platform제품(EQLogger용 Sensor)
센서교정이란:
센서는 생산단계에서 기본적인 교정을 하여 출하됩니다.
하지만, 이송 도중이나, 실험 방법, 온도, 압력등에 따라 교정을 해야 합니다.
대부분은 0으로 설정하는데, 대표적인 센서는 전압, 전류, 힘(Force)등이 여기에 해당하고,
pH센서는 4,7,10에서 교정합니다.
CO2는 10년전까지에는 400ppm로 교정하는 버턴이 있었고, 최근에는 자동 교정 버턴이 있습니다.
자동차가 많고, 난방을 많이 하는 곳에서는 사용하지 않은 것이 좋습니다.( 이산화탄소 센서의 자동 교정 기능에 대하여 )
인터페이스 교정 vs 보간법 교정
– 인터페이스 교정: 제품을 개발하는 과정에 센서의 교정점을 정의하고, 교정하는 방식입니다.( Excel logger 영상 참조 )
– 보간법(산술) 교정: 인터페이스에서 전달되는 실효값을 이용하여, 임의의 교정점으로 교정하는 방식입니다.
인터페이스 교정의 장단점
– 장점: 교정이 쉬고, Computer의 부동 소수(Float)의 계산 오차가 적다.
– 단점: 정해진 교정 기구(용액)을 이용하여야 교정이 가능하다.
보간법 교정의 장단점
– 장점: 교정하고 싶은 모든 구간에서 교정할 수 있다.
– 단점: 부동 소수의 계산 오차가 표시된다.
보간법 교정 활용
로거-교정은 STEM교육에서 활용됩니다.
센서의 측정 범위와 실재 측정 범위가 다른 경우, 교정시 실재 값을 기입하여 교정하면 표나 차트에서 실재 값으로 표시됩니다.
예) Force sensor(±80N)을 이용하여 ±100N를 측정할 경우,
- 교정점(Calibration Points)
: 센서에 따라, 1점 교정, 2점 교정, 3점 교정이 있습니다.
물리 센서는 대부분(전압, 전류, 힘 등) 1점 교정을 합니다.
화학 센서는 대부분 2점 교정을 하지만, pH센서와 같은 경우에는 3점 교정을 권장합니다.

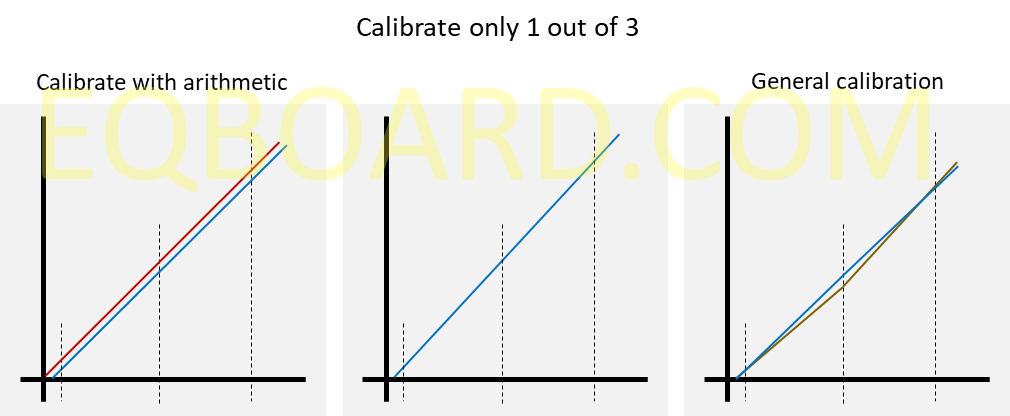

(아래 그림은 3점 교정 센서에 있어, 1점만 교정하는 경우, (←) 산술 교정과 (→) 인터페이스 교정 결과를 표시합니다)
