LVGL(Light and Versatile Graphics Library)는 임베디드 시스템에서 사용하기 위한 오픈 소스 그래픽 라이브러리입니다. LVGL은 경량화되어 있으며, 다양한 디스플레이와 입력 장치를 지원하며, 사용자 인터페이스(UI)를 쉽게 만들 수 있도록 설계되었습니다. 아래는 LVGL의 주요 특징과 기능을 정리한 내용입니다.
1. LVGL의 주요 특징
- 경량화: LVGL은 리소스가 제한된 임베디드 시스템에서도 효율적으로 동작할 수 있도록 설계되었습니다.
- 다양한 디스플레이 지원: 다양한 해상도와 컬러 깊이의 디스플레이를 지원합니다.
- 입력 장치 지원: 터치스크린, 마우스, 키보드, 엔코더 등 다양한 입력 장치를 지원합니다.
- 멀티플랫폼: LVGL은 다양한 플랫폼에서 동작할 수 있으며, RTOS(Real-Time Operating System)와도 호환됩니다.
- 모던한 UI 요소: 버튼, 슬라이더, 차트, 리스트, 드롭다운 메뉴 등 다양한 UI 요소를 제공합니다.
- 애니메이션 지원: 부드러운 애니메이션 효과를 쉽게 적용할 수 있습니다.
- 테마 지원: 사용자 정의 테마를 적용하여 UI의 외관을 쉽게 변경할 수 있습니다.
- 다국어 지원: UTF-8 인코딩을 통해 다국어 텍스트를 지원합니다.
2. LVGL의 주요 구성 요소
- 객체(Object): LVGL에서 모든 UI 요소는 객체로 표현됩니다. 객체는 계층 구조를 가지며, 부모-자식 관계를 통해 UI를 구성합니다.
- 스타일(Style): 객체의 외관을 정의하는 데 사용됩니다. 색상, 폰트, 패딩, 테두리 등을 설정할 수 있습니다.
- 이벤트(Event): 사용자 입력이나 시스템 이벤트에 반응하기 위해 이벤트 핸들러를 등록할 수 있습니다.
- 애니메이션(Animation): 객체의 속성을 시간에 따라 변화시켜 애니메이션 효과를 생성할 수 있습니다.
- 드라이버(Driver): 디스플레이와 입력 장치를 제어하기 위한 드라이버를 제공합니다.
3. LVGL의 기본 사용법
- 초기화: LVGL을 사용하기 전에
lv_init()함수를 호출하여 라이브러리를 초기화합니다. - 디스플레이 설정: 디스플레이 드라이버를 설정하고,
lv_disp_drv_register()함수를 호출하여 디스플레이를 등록합니다. - 입력 장치 설정: 입력 장치 드라이버를 설정하고,
lv_indev_drv_register()함수를 호출하여 입력 장치를 등록합니다. - 객체 생성:
lv_obj_create()함수를 사용하여 UI 객체를 생성합니다. - 스타일 적용:
lv_style_init()및lv_obj_add_style()함수를 사용하여 객체에 스타일을 적용합니다. - 이벤트 처리:
lv_obj_add_event_cb()함수를 사용하여 이벤트 핸들러를 등록합니다. - 메인 루프:
lv_timer_handler()함수를 주기적으로 호출하여 LVGL의 메인 루프를 실행합니다.
4. LVGL의 장점
- 유연성: 다양한 하드웨어와 소프트웨어 환경에서 사용할 수 있습니다.
- 확장성: 사용자 정의 객체와 스타일을 쉽게 추가할 수 있습니다.
- 커뮤니티 지원: 활발한 커뮤니티와 풍부한 문서가 있어 학습과 문제 해결이 용이합니다.
5. LVGL의 단점
- 학습 곡선: 초보자에게는 다소 복잡할 수 있으며, 다양한 개념을 이해해야 합니다.
- 리소스 사용: 매우 제한된 리소스를 가진 시스템에서는 여전히 부담이 될 수 있습니다.
6. LVGL의 활용 예시
- 스마트 워치: LVGL은 스마트 워치와 같은 소형 디스플레이 장치에서 널리 사용됩니다.
- 가전제품: 냉장고, 세탁기 등의 사용자 인터페이스를 구현하는 데 사용됩니다.
- 산업용 제어판: 산업용 장비의 제어판 UI를 구현하는 데 적합합니다.
7. 참고 자료
- 공식 문서: LVGL 공식 문서
- GitHub 저장소: LVGL GitHub
- 예제 코드: LVGL GitHub 저장소에서 다양한 예제 코드를 확인할 수 있습니다.
LVGL은 임베디드 시스템에서 현대적인 사용자 인터페이스를 구현하기 위한 강력한 도구입니다. 다양한 기능과 유연성을 통해 다양한 프로젝트에 적용할 수 있습니다.

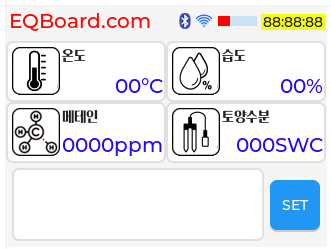

SquareLine Studio와 EEZ Studio는 둘 다 임베디드 시스템 및 IoT 장치를 위한 사용자 인터페이스(UI)를 설계하고 개발하는 데 사용되는 도구입니다. 두 도구 모두 LVGL(Light and Versatile Graphics Library)을 기반으로 하며, 그래픽 인터페이스를 쉽게 만들 수 있도록 지원합니다. 그러나 각 도구는 고유한 특징과 장단점을 가지고 있습니다. 아래는 SquareLine Studio와 EEZ Studio를 비교한 내용입니다.
1. 개요
| 항목 | SquareLine Studio | EEZ Studio |
|---|---|---|
| 개발사 | LVGL 팀에서 개발 | EEZ 프로젝트 팀에서 개발 |
| 기반 라이브러리 | LVGL | LVGL |
| 주요 목적 | LVGL 기반의 UI 디자인 및 코드 생성 | LVGL 기반의 UI 디자인 및 임베디드 시스템 통합 |
| 라이선스 | 유료 (무료 평가판 제공) | 오픈 소스 (Apache 2.0 라이선스) |
| 플랫폼 지원 | Windows, macOS, Linux | Windows, macOS, Linux |
2. 주요 기능 비교
| 항목 | SquareLine Studio | EEZ Studio |
|---|---|---|
| UI 디자인 | 드래그 앤 드롭 방식으로 UI를 쉽게 디자인할 수 있음 | 드래그 앤 드롭 방식으로 UI 디자인 가능 |
| 코드 생성 | LVGL 코드를 자동으로 생성하여 프로젝트에 통합 가능 | LVGL 코드 생성 및 임베디드 시스템과의 통합 지원 |
| 하드웨어 지원 | 다양한 디스플레이 및 입력 장치 지원 | 다양한 디스플레이 및 입력 장치 지원 |
| 시뮬레이션 | 내장 시뮬레이터를 통해 UI를 실시간으로 테스트 가능 | 내장 시뮬레이터를 통해 UI를 실시간으로 테스트 가능 |
| 확장성 | LVGL의 모든 기능을 지원하며, 사용자 정의 위젯 및 스타일 추가 가능 | LVGL의 모든 기능을 지원하며, 모듈식 아키텍처로 확장성이 높음 |
| 통합 개발 환경 | UI 디자인에 초점이 맞춰져 있음 | UI 디자인뿐만 아니라 임베디드 시스템 전체 개발을 지원 |
3. 장단점 비교
SquareLine Studio
- 장점:
- 직관적인 인터페이스로 초보자도 쉽게 사용 가능.
- LVGL과의 완벽한 통합으로 코드 생성이 간편.
- 실시간 시뮬레이션을 통해 빠르게 UI를 테스트할 수 있음.
- 다양한 예제와 템플릿 제공.
- 단점:
- 유료 도구로, 무료 버전에는 기능 제한이 있음.
- 임베디드 시스템 전체 개발보다는 UI 디자인에 특화되어 있음.
EEZ Studio
- 장점:
- 오픈 소스로 무료로 사용 가능.
- 모듈식 아키텍처로 확장성이 높음.
- UI 디자인뿐만 아니라 임베디드 시스템 전체 개발을 지원.
- 커뮤니티 기반으로 지속적인 업데이트 및 개선.
- 단점:
- 초보자에게는 다소 복잡할 수 있음.
- SquareLine Studio에 비해 UI 디자인 도구의 사용성이 다소 떨어질 수 있음.
4. 적합한 사용 사례
SquareLine Studio
- LVGL을 사용하여 빠르게 UI를 디자인하고 코드를 생성해야 하는 경우.
- 초보자나 UI 디자인에 집중하고 싶은 개발자에게 적합.
- 상용 제품 개발에 적합 (유료 라이선스).
EEZ Studio
- 오픈 소스 도구를 선호하는 경우.
- 임베디드 시스템 전체를 개발하고자 하는 경우.
- 확장성이 높은 도구가 필요한 경우.
5. 결론
- SquareLine Studio는 LVGL 기반의 UI 디자인에 특화된 도구로, 직관적이고 빠르게 UI를 만들고자 하는 개발자에게 적합합니다.
유료 도구이지만, 상용 제품 개발에 적합한 안정성과 기능을 제공합니다.
툴에서 나온 것을 그대로 프로젝트로 만들어 사용할 수 있다. - EEZ Studio는 오픈 소스로 제공되며, 임베디드 시스템 전체를 개발하고자 하는 개발자에게 적합합니다.
확장성이 높고, 커뮤니티 기반으로 지속적으로 발전하고 있습니다.
툴에서 나온 것을 그래도 사용할 수 없음으로, 프로젝트 구조를 학습해야 한다.
